高精度掃描

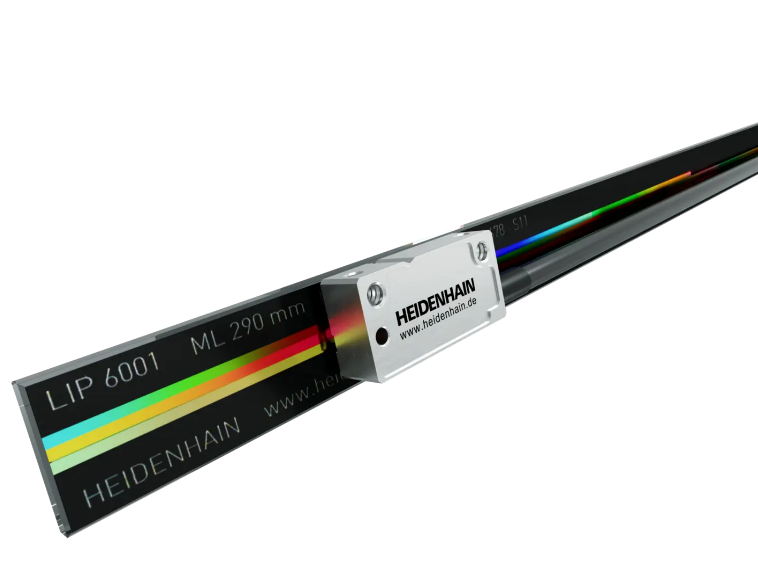

LIP敞開式直線光柵尺采用干涉掃描原理。測量基準是玻璃陶瓷基體的相位光柵。這些直線光柵尺擁有超小的測量步距和超高的精度。

可靠的信號質量

HEIDENHAIN開發的HSP 1.0 ASIC確保掃描信號的一致和高質量。ASIC可加大LED電流，補償衰減的信號幅值，從而在污染的情況下保持理想的信號波形。并保持一致的低噪聲。

易于安裝

小信號周期通常需要在讀數頭與測量基準間保持較小的安裝公差。為了方便安裝，HEIDENHAIN敞開式直線光柵尺允許寬松的安裝公差，而且安裝公差對輸出信號質量的影響很小。

應用的多樣性

高集成度光柵尺結構緊湊和重量輕。安裝方式多種可選，滿足不同應用需求。測量基準用粘膜固定或用固定夾固定，讀數頭可選左側或右側出線。

快速參考點回零

集成參考點回零功能可檢測位置和快速完成系統回零，大行程軸獲益顯著。集成限位功能，可靠檢測終點位置，無需其它措施。

信號質量指示燈

LIP 6071光柵尺接頭上的多色LED指示燈可立即提供有關掃描信號和參考點信號的信息，快速檢查光柵尺功能，隨時評估可靠性，無需其它輔助工具。
