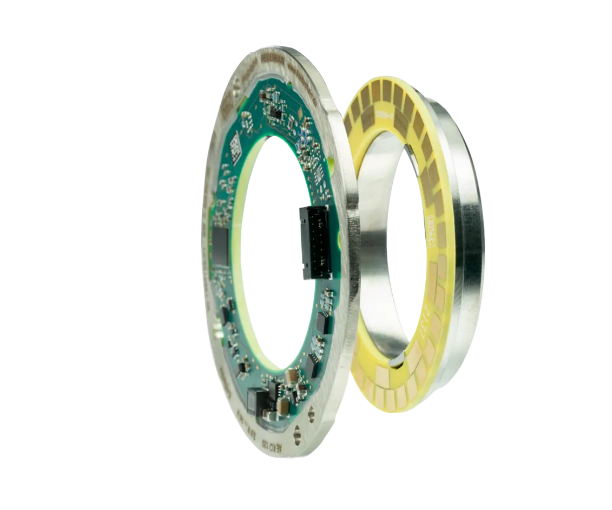

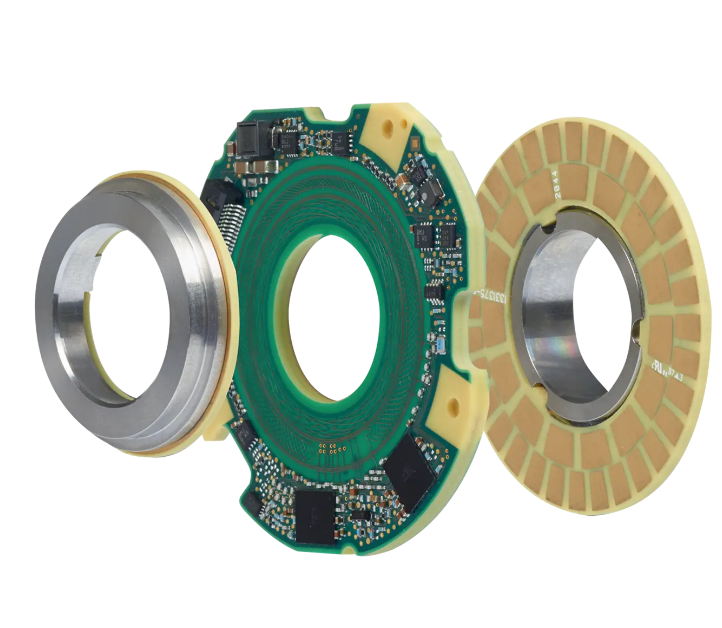

內部旋轉編碼器 KCI 120 Dplus系列

參數：

無內置軸承絕對式旋轉編碼器

增加的第二位置測量功能
寬松的軸向公差，可達±0.5 mm
空心軸直徑： 19 mm
工作可靠的感應掃描
定位精度可達 ±40"
1 048 576位置數/圈
最高工作溫度：115 °C
接口：EnDat
外殼直徑 ≈ 81 mm

技術文檔樣本下載

A^-A⁺

說 明

堅固耐用

KCI 120 Dplus旋轉編碼器采用工作可靠的感應掃描原理，可達優異的抗污和抗磁性能。高剛性設計允許更高振動負載，定子可達400 m/s²和轉子可達600 m/s²。

2D位置測量

KCI 120 Dplus系列旋轉編碼器允許寬松的安裝公差，編碼器A為±0.3 mm，編碼器B為±0.5 mm。只需將圓碼盤壓配在電機軸上和輸出軸上，因此，安裝快捷和簡單。

功能安全特性

該系列旋轉編碼器可提供功能安全特性和機械連接防松保護功能。安裝在應用中后，安全等級可達SIL 3，最大限度減少故障，實現機床和自動化系統的安全運行。

結構緊湊

KCI 120 Dplus將兩個旋轉編碼器合二為一，設計堅固和結構緊湊，可靠性高。厚度僅20 mm，該系列編碼器是安裝在有限空間中應用的理想選擇。
