| 主要規格 | ||||
|---|---|---|---|---|

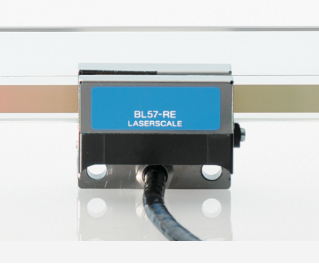

| 型號 | BL57-RE | |||
| 形式 | F | G | H | |
| 輸出方式 | A/B相(脈沖)輸出型 | 模擬輸出型 | ||
| 檢測方式 | 衍射光柵掃描 | |||
| 柵尺長度 (低膨脹玻璃) |
測量范圍 | 30，60，110，160，210，260，310，360，410 | ||
| 柵尺全長 | 測量范圍 +36mm | |||
| 最大可動長度 | 測量范圍 +10mm (單側5mm) | |||
| 柵尺長度 (蘇打玻璃) |
測量范圍 | 60，160，260，360，460，560，660，760，860，960，1,060 | ||
| 柵尺全長 | 測量范圍 +36mm | |||
| 最大可動長度 | 測量范圍 +10mm (單側5mm) | |||
| 精度 (20℃時) | ±0.5μm (30 ～ 160 mm) / ±1.0μm (210 ～ 360 mm) / ±1.5μm (410mm 或更長) | |||
| 光柵間距 | 1.6μm | |||
| 信號波長 | 0.4μm (400nm) | |||
| 輸出信號 | 差動 (符合EIA-422) |
差動 (僅原點輸出規格符合EIA-422) |
||
| 輸出分辨率 | 0.1 / 0.05μm (可切換) | 0.02 / 0.01μm (可切換) | 0.4μm (1Vp-p) | |
| 原點精度 (20℃時) | ±0.4μm (取決于機械運行精度) | |||
| 原點位置 | 任意1點 (測量范圍的范圍內) | |||
| 原點檢測方向 | 單方向同步原點 | |||
| 溫度膨脹系數 | 低膨脹玻璃：-0.7×10-6/℃?蘇打玻璃：8×10-6/℃ | |||
| 光源 | 半導體激光 波長為790nm 輸出為6mW | |||
| 輻射功率 | JIS等級1 DHHS等級1 | |||
| 工作溫度范圍 | 0 ～ 40℃ (不得有結露) | |||
| 保存溫度范圍 | -10 ～ 50℃ | |||
| 最大響應速度 | 1,500mm/s (0.1μm) 650mm/s (0.05μm) |
300mm/s (0.02μm) 120mm/s (0.01μm) |
3,000mm/s (注1) | |
| 最小相位差：38ns | 最小相位差：38ns | Max 7.5MHz | ||
 |
 |
|||
| 警報 | 響應速度超速且信號電平異常時：輸出信號為高阻抗 | 無 | ||
| 讀頭電纜 | 電纜長度 | 1m (注4) | ||
| 彎曲半徑 | 靜止?fàn)顟B(tài)：10mm | |||
| 輸出電纜長度 | 15m Max(注2） (到后面連接的電子控制部分為止) |
15m Max (注3) | ||
| 電源(注3) | +5V (±5%) | |||
| 消費電流 | 450mA (無負載) 600mA (120Ω終端時) | |||
| 耐振動 | 100m/s2 (50 ～ 2,000 Hz) | |||
| 耐沖擊 | 200m/s2 | |||
|
注1) 最大響應速度受輸出電纜長度(從接口盒向前)的限制 |
||||
| 電纜長度 (m) | 最大響應速度 (mm/s) | |||
| 3 | 3,000 | |||
| 9 | 2,330 | |||
| 15 | 1,660 | |||
|
注2) 電源線超過10m時，不符合EN61000-6-2。請采取措施防止浪涌 注3) 連接器輸入部分必須符合規格 注4) 特殊規格最長可支持3m。但是，最大響應速度受電纜長度的限制 (如果是3m，則響應速度是1m時的2/3) 注5) 特殊規格支持測量范圍為420 ～ 560mm時的低膨脹玻璃和測量范圍為1,070 ～ 1,260mm的蘇打玻璃 注6) 連接BD700請另行咨詢 |
||||
|
激光尺使用半導體激光。激光對人體有害，所以請勿直視檢測頭 記載內容如有變更，恕不另行通知 |
||||
| 主要規格 | |||||
|---|---|---|---|---|---|
| 型號 | BL57-NE | ||||
| 形式 | A | F | G | H | |
| 輸出方式 | A/B相(脈沖)輸出型 | 模擬輸出型 | |||
| 檢測方式 | 衍射光柵掃描 | ||||
| 柵尺長度 (低膨脹玻璃) |
測量范圍 | 30，70，120，170，220，270，320，370，420 | |||
| 柵尺全長 | 測量范圍 +26mm | ||||
| 最大可動長度 | 測量范圍 +10mm (單側5mm) | ||||
| 柵尺長度 (蘇打玻璃) |
測量范圍 (mm) | 60，160，260，360，460，560，660，760，860，960，1,060 | |||
| 柵尺全長 | 測量范圍 +36mm | ||||
| 最大可動長度 | 測量范圍 +10mm (單側5mm) | ||||
| 精度 (20℃時) | ±0.5μm (30 ～ 170 mm) / ±1.0μm (220 ～ 370 mm) / ±1.5μm (420mm 或更長) | ||||
| 光柵間距 | 1.6μm | ||||
| 信號波長 | 0.4μm (400nm) | ||||
| 輸出信號 | 差動 (符合EIA-422) |
差動 | |||
| 輸出分辨率 | 0.1μm | 0.1 / 0.05μm (可切換) | 0.02 / 0.01μm (可切換) | 0.4μm (1Vp-p) | |
| 溫度膨脹系數 | 低膨脹玻璃：-0.7×10-6/℃?蘇打玻璃：8×10-6/℃ | ||||
| 光源 | 半導體激光 波長為790nm 輸出為6mW | ||||
| 輻射功率 | JIS等級1 DHHS等級1 | ||||
| 工作溫度范圍 | 0 ～ 40℃ (不得有結露) | ||||
| 保存溫度范圍 | －10 ～ 50℃ | ||||
| 最大響應速度 | 1,000mm/s | 1,500mm/s (0.1μm) 650mm/s (0.05μm) |
300mm/s (0.02μm) 120mm/s (0.01μm) |
3,000mm/s (注1) | |
| 最小相位差：80ns | 最小相位差：38ns | 最小相位差：38ns | Max 7.5MHz | ||
 |
 |
||||
| 警報 | 信號電平異常時： A/B相(脈沖)為高阻抗 |
響應速度超速且信號電平異常時：輸出信號為高阻抗 | 無 | ||
| 讀頭電纜 | 電纜長度 | 300mm | |||
| 彎曲半徑 | 靜止?fàn)顟B(tài)：10mm | ||||
| 輸出電纜長度 | 15m Max (注2) (到后面連接的電子控制部分為止) | 15m Max(注1)(注2) | |||
| 電源 (注3) | +5V (+10%/-5%) | +5V (±5%) | |||
| 消費電流 | 200mA (無負載) 250mA(120Ω終端時) |
290mA (無負載)，350mA (120Ω終端時) | 250mA (無負載，120Ω終端時) |
||
| 耐振動 | 100m/s2(50 ～ 2,000 Hz) | ||||
| 耐沖擊 | 200m/s2 | ||||
|
注1) 最大響應速度受輸出電纜長度(從接口盒向前)的限制 |
|||||
| 電纜長度 (m) | 最大響應速度 (mm/s) | ||||
| 3 | 3,000 | ||||
| 9 | 2,330 | ||||
| 15 | 1,660 | ||||
|
注2) 電源線超過10m時，不符合EN61000-6-2。請采取措施防止浪涌 注3) 連接器輸入部分必須符合規格 |
|||||
|
激光尺使用半導體激光。激光對人體有害，所以請勿直視檢測頭 記載內容如有更改，恕不另行通知 |
