Aura采用短波LED對精確絕對位置解碼,一個增量式尺的跟蹤和先進的傳感 器產生純正弦波信號，使高分辨率插值運行速度高達83,721轉/分 (帶18 mm 光柵)。高重復性和精確性滿足最苛刻的應用。

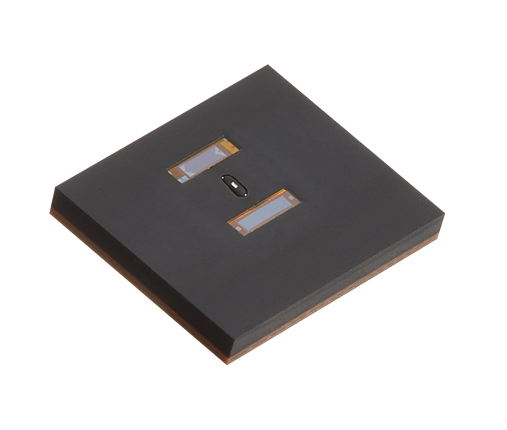

小型，低功耗SMT封裝易于集成到PCB上。寬的對準公差易于安裝。內置的 偏心補償可以提高生產效率，并消除擁有兩個平均編碼器的成本。
高速BiSS-C提供了高帶寬控制環路所需的最小延遲。SSI，SPI和ABZ接口完善 了各種連接選項。ABZ以最小的延遲提供通信冗余和增量操作的靈活性。
SmartPrecision™ III軟件是用于校準，對準和狀態監視的直觀軟件。編碼器數 據可以采樣并記錄在CSV文件中。為了簡化安裝，可以使用帶有預安裝編碼 器光柵的集線器。
| 規格 | 運轉的 | 線性 |
| 尺寸 | 9.0 x 7.0 x 1.0 mm | 9.0 x 7.0 x 1.0 mm |
| 接口 | BiSS-C, SSI, SPI, ABZ | BiSS-C, SSI, SPI, ABZ |
| 分辨率 | 18-22 bit* | ± 12.5 to 200 nm |
| 延遲 | < 5 μsec (BiSS-C) < 5 μsec (SPI) < 30 μsec (SSI) |
< 5 μsec (BiSS-C) < 5 μsec (SPI) < 30 μsec (SSI) |
| 準確性 | ± 0.005° | ± 2 μm |
| 重復性 | ± 1 LSB | < ± 200 nm |
| 速度 | 83,721 rpm (with 18 mm scale) | 50 m/s |
| 輸入電壓 | 5 VDC ± 0.5 | 5 VDC ± 0.5 |
| 電源電流 | 45 mA, unterminated outputs | 45 mA, unterminated outputs |
| 工作溫度 | -40 to 85° C | -40 to 85° C |
| 重量 | 1.5 g | 1.5 g |
| 尺的外徑 | 18 to 63.5 mm OD | 9 to 195 mm |
*超過300個樣本的平均22位分辨率
